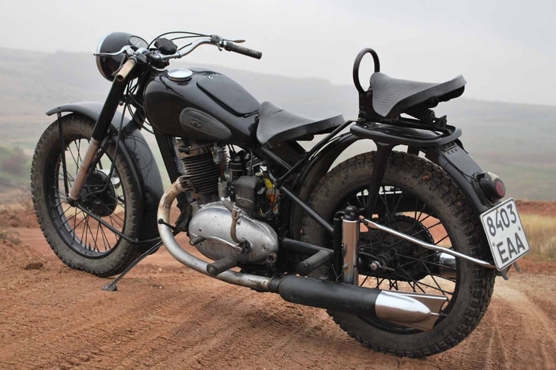

ИЖ - 49

Дорожный мотоцикл среднего класса, предназначенный для езды по дорогам с разным покрытием в одиночку или с пассажиром. Выпускался Ижевским машиностроительным заводом с 1951 по 1956 год. Кроме мотоциклов-одиночек, опытной партией выпускались машины с боковыми колясками.

Конструкция

На мотоцикле установлен одноцилиндровый, двухтактный двигатель воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением ее в цилиндре от электрической искры. Коленчатый вал — сборный, прессованный. Картер — блочного типа. В передней части находится кривошипная камера, в задней размещена коробка передач. Картер состоит из двух половин с разъемом по средней продольной плоскости. Педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач.

Переднее колесо вместе с тормозом, приводным редуктором спидометра и грязевой щиток крепятся к подвижной части телескопической вилки. На вилке укреплена фара, в корпусе которой вмонтирован спидометр, соединенный гибким валом с редуктором. Руль мотоцикла закреплен в кронштейнах верхнего мостика телескопической вилки, поворачивающейся на 35° в обе стороны. При этом руль может быть закреплен в удобном для водителя положении.

С правой стороны бензобака закреплен сектор рычага ручного переключения передач. При переключении передач педалью, рычаг перемещается в положение, соответствующее включенной передаче.

Малый вес неподрессоренной части и мало меняющийся вылет дают очень хорошую устойчивость и управляемость мотоциклу. Заднее колесо закреплено в вилке поперечной жесткости, которая эластично подвешена к раме на пружинно-гидравлических элементах. Колеса — легкосъемные, невзаимозаменяемые.

Техническая характеристика:
Габаритная длина 2120 мм.
Габаритная ширина 770 мм.
Габаритная высота 980 мм.
Клиренс 140 мм.
Сухой вес мотоцикла с задним седлом 150 кг.
Максимальная скорость 90 км/час.
Ёмкость топливного бака 14 л.
Запас хода по шоссе 160—180 км.
Расход топлива по шоссе не более 4,5 литра на 100 км.
Топливо: Бензин с автолом 10—18 в пропорции 25 : 1
Преодолеваемый брод 300 мм.
Двигатель
Ход поршня 85 мм
Диаметр цилиндра 72 мм
Число цилиндров 1
Рабочий объем цилиндра 346 см3
Степень сжатия 5,8
Максимальная мощность 11,5 л. с. при 4000 об/мин.
Охлаждение воздушное
Система смазки совместная с топливом
Тип карбюратора К-28
Сцепление многодисковое, в масляной ванне
Коробка передач четырехступенчатая, двухходовая.
Передача от коробки на заднее колесо роликовая цепь, передаточное число—2,33.
Рама — штампованная, сварная.
Передняя вилка пружинная телескопического типа с гидравлическими амортизаторами.
Задняя подвеска пружинная с гидравлическими амортизаторами
Тип тормозов колодочные
Тип колес легкосъемные, с тангентнорасположенными спицами.
Размер шин 3,25-19"

Спортивные модификации:
Иж-50А — мотоцикл для многодневных соревнований на базе Иж-49.
Иж-50Б — кроссовый мотоцикл на базе Иж-49. Двигатель форсирован до мощности 16 л. с. при 4500 об/мин.за счет повышения степени сжатия до 8—9, улучшения системы продувки, расширению фаз газораспределения. Цилиндр из алюминиевого сплава с чугунной гильзой. Экипажная часть облегчена.
Иж-51М - с картером двигателя переменного объёма (с помощью поршневого насоса)

В 1955 году началось производство нового семейства спортивных мотоциклов с трубчатой сварной рамой и маятниковой задней подвеской.
Иж-54 для шоссейно-кольцевых гонок имел двигатель мощностью 18-20 л.с.
Иж-55 для кроссовых и многодневных соревнований. Двигатель форсирован до мощности 16—18 л. с. за счет повышения степени сжатия до 8—9, увеличения диаметра проходного сечения карбюратора и улучшения системы продувки. По ходовой части мотоцикл не отличается от базовой дорожной модели. Большое внимание уделено очистке воздуха и защите зажигания и карбюратора от воды. Воздух в карбюратор попадает через специальный приемник, расположенный в задней части топливного бака. Выпускные трубы вместе с глушителями подняты вверх. Зажигание осуществляется от магнето, герметически закрытого алюминиевой крышкой. На мотоцикле установлены специальные кроссовые шины с глубоким рисунком протектора и гоночная подушка на заднем щитке.
